近幾年我國大力發展基礎建設，有效的帶動了礦山機械行業的發展，科技創新的加快推進，大數據、互聯網、遙感探測等新技術與礦業交叉融合，使得采礦作業逐漸趨向于自動化，多數礦山老板紛紛轉向“智能礦山”。

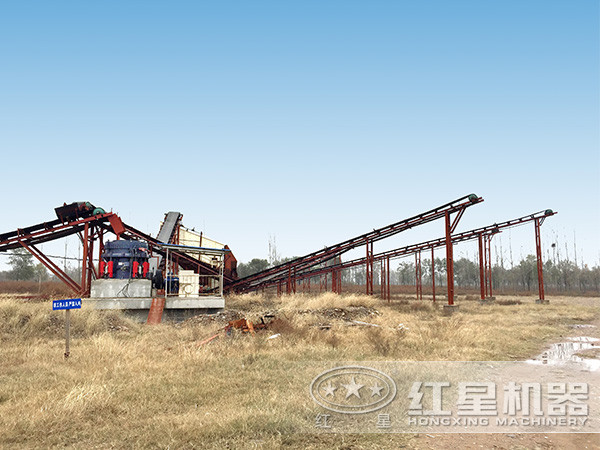

輝綠石碎石生產現場

這不，近期就有礦山老板來咨詢年產30萬噸的輝綠石碎石生產線如何設計，接下來帶您了解一下這條堪比印鈔機的生產線設計方法。

一、年產30萬噸輝綠石碎石生產線這樣設計不得了，堪比印鈔機！

1、生產線基本情況

原始物料：輝綠石

成品：碎石塊

年產：30萬噸

成品尺寸：5~10mm，10~20mm，20~31.5mm

成品用途：主要用于公路建設

2、生產線配置清單

（1）PE600*900顎式破碎機

其進料口較大，調整也方便，破碎腔深而且沒有死區，有效提升了進料能力與產量，是常用的粗碎設備。其具體參數如下：

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P ? 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P ? 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P ? 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P ? 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P ? 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P ? 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P ? 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P ? 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P ? 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P ? 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P ? 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P ? 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P ? 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P ? 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P ? 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P ? 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P ? 55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同

（2）PYB1200圓錐破碎機

根據用戶對成品尺寸的要求，我們需要用圓錐破碎機對粗碎后的輝綠石進行細碎處理，該設備采用層壓破碎原理，不僅破碎效率高，產品粒型還很優美，是一款理想細碎設備。其具體型號如下：

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P ? 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P ? 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P ? 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P ? 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P ? 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P ? 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

（3）振動給料機

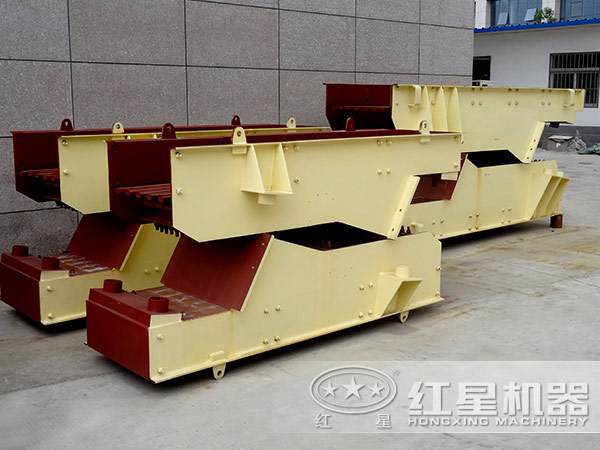

振動給料機

雖然是輔助設備，但是在生產線中它仍起著重要作用，可把石料均勻、連續的送入破碎機中，保障整條生產線的運轉。

（4）皮帶輸送機

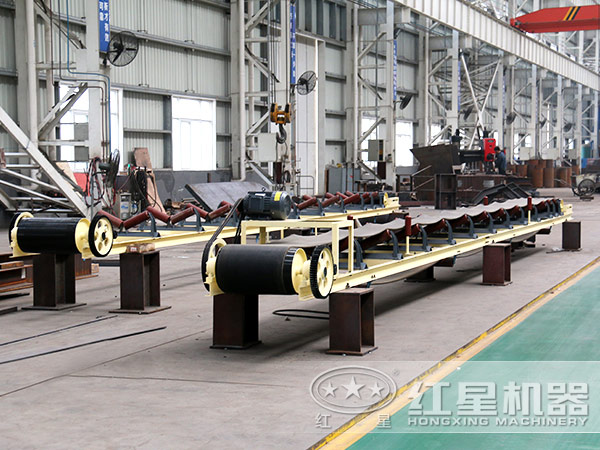

皮帶輸送機生產車間

在整條生產線中起著連接作用，輸送能力強，輸送距離遠，結構簡單易于維護，可以實現程序化控制與自動化操作，是輝綠石碎石生產線中不可或缺的一個設備。

（5）圓振動篩

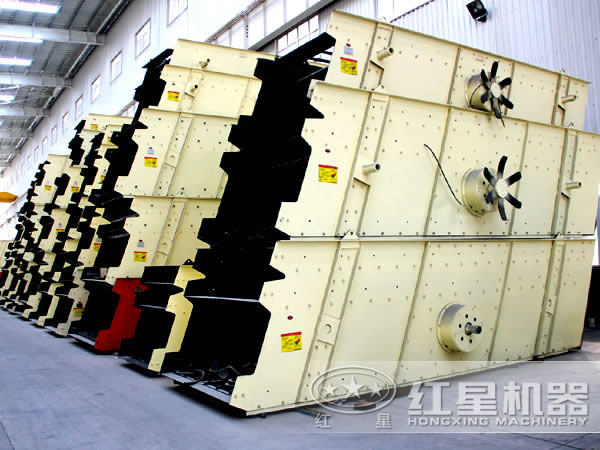

圓振動篩

圓振動篩是一種多層數、高產新型的振動篩，其結構可靠、篩分效率高、震動噪音低、堅固耐用、維修方便，是生產線中常用的篩分設備。

二、年產30萬噸輝綠石碎石生產線應用優勢

1、智能化程度高：智能化程度高使其更節省人工管理成本，遠程控制的實現使其操作更加便捷。

2、環保、節能：除塵、降噪裝置必不可少，并且選用節能型的電機，完全實現了環保又節能的生產。

3、產量可觀：該條生產線充分考慮了用戶心中所想，不僅能夠連續作業，低故障率，而且產量也非?？捎^，可輕松達到用戶的要求。

4、成品粒型美觀：出料粒型優美，立體狀含量高，石粉含量低，有效提升了成品價值，可給用戶帶來高收益。
