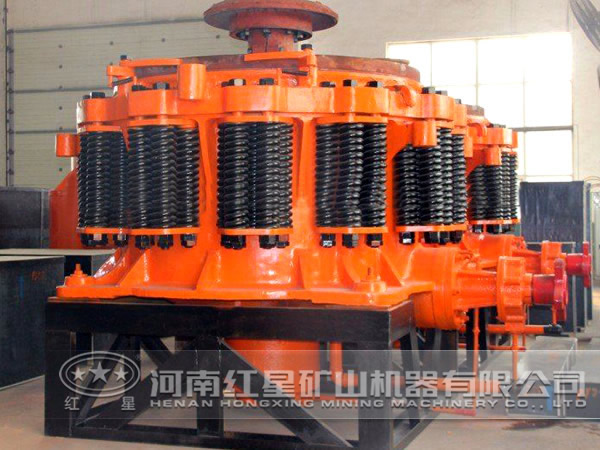

圓錐破碎機分為彈簧圓錐破碎機、液壓圓錐破碎機、復合型圓錐破碎機，其他彈簧圓錐破碎機的早的圓錐破碎機機型，該設備主要由機架、傳動組件、偏心軸套、動錐、定錐、調整部件、保險設施、防塵裝置及潤滑系統組成。

機架是破碎機的整個結構骨架，對破碎機其他各部件起到很好的支撐固定作用，破碎機設備能夠很好的緊密協調，離不開機架的支撐，機架下部有四個地腳螺栓，對機架起固定作用。

傳動軸組件主要被密集的安裝在傳動軸箱里。圓錐破碎機的傳動軸軸承主要有滾動和滑動軸承兩種。如果質量較好，結合良好的裝配與潤滑系統，相比于滾動軸承滑動軸承的工作效率高、壽命長，且維修方便，是國內圓錐破碎機生產廠家使用主要方式。傳動軸箱一端通過皮帶、皮帶輪與電機相連，經過內部動力調整，從另一端的小錐齒輪將動力傳遞到偏心軸套上的大錐齒輪，帶動設備運轉。

偏心軸套部分主要由使用鑄鋼材料鍛造的偏心軸套、大錐齒輪和錐襯套三部分組成。由巴氏合金或青銅打造的錐襯套壓裝在偏心軸套的錐形孔中，上部缺口處以鑄鋅或環氧樹脂加固。大錐齒輪用鍵通過盈與偏心軸套接合在一起，且在頂部裝有平衡重，以平衡動錐的慣性力，從而使偏心軸套沿全長與直襯套接觸。

動錐部分是由用熱壓裝配在一起的驅體和主軸組成。為防止動錐磨損，在其外表通常裝有耐磨錳鋼襯板，中間以鑄鋅或環氧樹脂進行緊密連接。彈簧式圓錐破碎機頂部通常裝有用鎖緊螺母鎖緊的分礦盤，能夠使礦石均勻的分布到破碎腔的各個區域，對提高圓錐破碎機使用效率和性能有很大的幫助。

調整環部分也可以看做是一個外表有鋸齒形螺紋的定錐體。定錐襯板用穿過椎體內部缺口的U形螺栓鉤在定錐襯板的吊耳上，從而實現定錐襯板在調整環上的固定。調整環通過其外表的齒形螺紋支與承環連接，這樣在旋轉調整環的時候可以改變定錐的高度，從而實現破碎機排礦口大小的調整。

調整環外套有一個裝有鎖緊缸的鎖緊帽。通過鎖緊缸能夠消除鋸齒形螺紋連接的間隙，使兩螺紋在上面接觸。這樣在圓錐破碎機破碎物料在正常范圍時，由于調整環和支承環的接觸面在沖擊力方向上緊密接觸沒有間隙，因此不會產生沖擊作用。而在沿支承環圓周方向上安裝有起緩沖作用的彈簧組，配合機架上部錐面，把支承環壓在機架上。這樣，當有異物落入破碎腔不能被破碎時能起保險作用。

與粗碎圓錐破碎機相比中細碎破碎機在生產過程中由于對物料加工較細，產生大量細微的灰塵，因此必須要有完善的防塵裝置才能保證設備的正常使用。彈簧式圓錐破碎機的防塵裝置主要采用水封防塵，部分采用油脂或空氣密封防塵裝置。

•
•
•
