管磨機滑履支撐平底板存在燕尾滑鍵結構，按傳統工藝加工工時占用多、加工精度低。為了對傳統工藝進行改進，需詳細分析滑履支撐平底板的傳統加工工藝機器存在的主要問題。

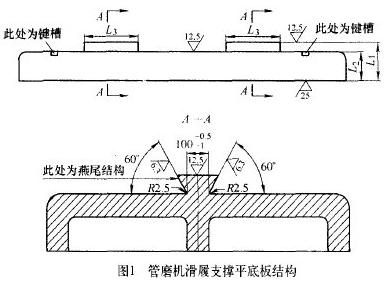

滑履支撐平底板的結構如下圖1。

傳統加工工藝：

①劃所有平面的加工線及中心線。②刨床加工尺寸L1下表面。③工件翻個，加工尺寸L1，上表面及尺寸L2上表面。④刀架偏角30°，加工燕尾滑鍵單側斜面。⑤刀架偏角-30°，加工另一側燕尾滑鍵斜面。⑥成形R刀刨燕尾R2.5mm圓角。⑦鏜床加工燕尾滑鍵尺寸L3左右兩側端面及L2上表面鍵槽。

傳統加工藝存在的問題：

①工時占用多：刨床加工尺寸L2上下表面，由于存在斷續吃刀，吃刀量和進給速度很小，占用較多工時；刨床精加工燕尾滑鍵斜面，為保證形狀尺寸及表面精度，要求吃刀量很小且隨時用樣板檢查，占用大量工時；刨床工序完成轉鏜床加工，轉件及鏜床找正時間占用部分工時。按傳統加工工藝制作，實際占用工時192h。

②加工精度低：刨床加工表面精度低，表面粗糙度值通常只能達到R =12.5 um，燕尾滑鍵斜面要求為Rn=6.3um， 故加工完成后都必須對燕尾滑鍵斜面進行人工修磨，表面精度無法保證， 同時又增加了人工費用。

•
•
•
