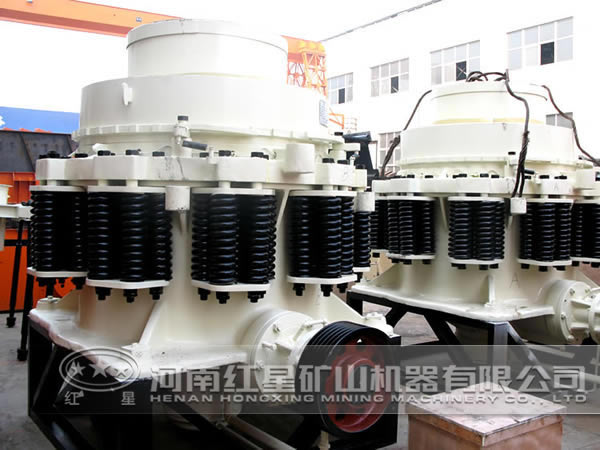

圓錐破碎機具有破碎比大，產量高，功率消耗小，產品粒度均勻，適用于硬礦石等優點，在很多行業中均有廣泛應用，其中以標準型和短頭型圓錐破碎機的應用較廣。Φ2.2m圓錐破碎機就是一種應用很廣的圓錐破碎機，在其使用過程中，水平軸架易出現固定螺栓斷裂、松動等問題，嚴重的出現燒瓦、錐齒輪斷齒輪事故。為了提高破碎機傳動軸傳動的穩定性，需對水平軸架結構和緊固方式進行改進。

Φ2.2m圓錐破碎機水平傳動部主要由小傘齒輪、水平傳動軸和水平傳動軸架等組成，電機通過聯軸器帶動水平軸轉動，裝在水平軸上的小錐齒輪噬合大錐齒輪，驅動動錐工作。而水平軸架通過滑動軸承水平傳動軸工作，因此水平軸架的穩定性是齒輪噬合傳動的良好效果基礎。

原水平軸架和圓錐機體是通過8個M36螺栓的緊固連接，在實際生產中存在以下問題：由于水平軸架在運行過程中受到的作用力大，且圓錐機體上的內螺紋易損壞，因此螺栓松脫、斷裂經常發生，甚至螺栓斷在內螺紋孔內，失去連接的作用，導致機體報廢。第二，由于在設計時水平軸架的安裝空間設計不合理，螺栓只能采用人工緊固，這種緊固方式易造成水平軸在運行時振動大，導致燒瓦，甚至嚴重影響大、小齒輪的噬合，斷軸打齒。

結構改進方法如下文介紹：

可將軸架與機體的聯接改為螺栓聯接。在軸架的聯接法蘭上加焊法蘭，并在加焊接的法蘭上重新鉆12個均布的Φ39mm通孔。

相對應的是在機體相應位置上設計加焊接法蘭，并在法蘭上鉆相對應的12個均布的Φ39mm通孔。。水平軸架的結構和緊固方式改進后，緊固牢固，安裝方便，可有效地減少錐齒輪的打斷情況，且經濟效益可觀。

•
•
•
