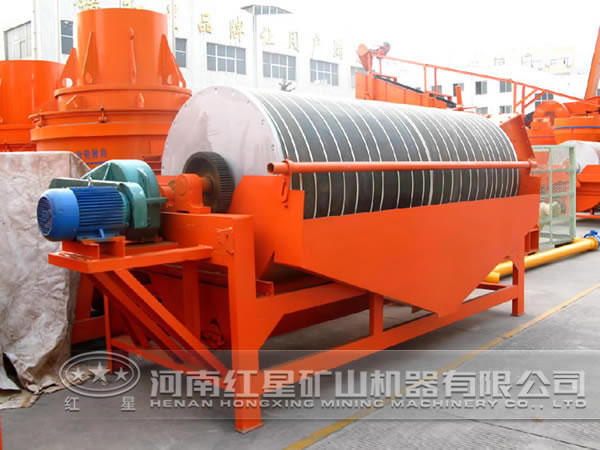

磁選機是磁選流程的核心設備，應用十分廣泛，可用于多種磁性礦物的選別。磁選機的技術先進、性能良好、適應能力強，可以實現大量生產，受到選礦廠的歡迎。

為了充分利用在有限的礦產資源，需要各種各樣的磁選設備，在技術上磁選機要有更大的提高，以適應磁選機的發展方向。在礦物進入到給礦區時，在強磁場的作用下被帶到磁性礦物排礦口，在沖洗水的作用下被卸入礦箱。磁選機的中心軸是極其重要的部分，通過磁選機中心軸型式分析，確定磁選機的特定結構型式即保證了磁選機運轉的穩定可靠。磁選機的一般都是由圓筒，傳動裝置，槽體，給礦區等部分組成。

普通的磁選機軸結構

筒體主要是由筒體，軸還有磁系組成，圓筒是焊成的，磁系部分是由磁系固定在磁導板上然后再固定在中心軸上，筒體兩端用端蓋密封，端蓋里有球面滾動軸承，它裝在中心軸上，于是中心軸的一端支撐在滾動軸承上，另一端固定在機架上。

對磁選機性能進行分析：中心軸屬于懸臂軸，懸臂端是由螺栓和頭部端蓋連接在一起，由于受交變應力，螺栓容易斷裂。

改進的磁選機的結構

筒體仍用鑄鋁端蓋密封，端蓋的中心仍有球面滾動軸承，讓軸承裝在通軸上，通軸的一端支撐在傳動套的中心球面滾動軸承上，這樣的俗稱通軸轉動。

其特點：改進后的中心軸，用一根通軸直接承擔磁系的全部重量，從而解決了連接螺栓不承受磁系重量，從而產生拉應力，使螺栓出現故障。

由以上說法，采用第二種更有優勢。

•
•
•
