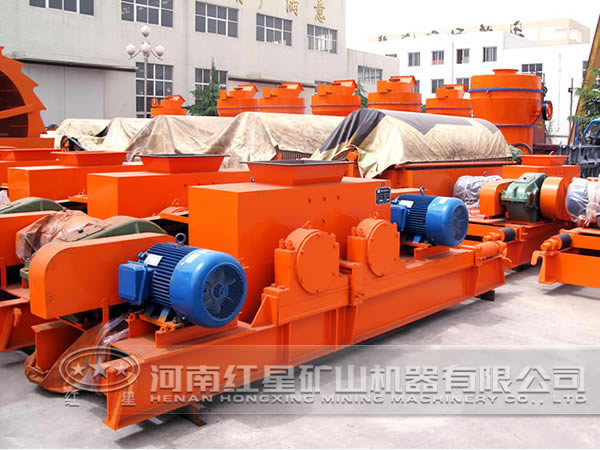

盤輥式破碎機是一種新型的以碾壓為主，兼有擠壓機理的大型單元破碎機，適用于破碎莫氏硬度6以下的物料，可將40mm的礦石一次破碎至6mm以下，破碎比大，生產率達250~400 t/h，在多種場合可以替代傳統的顎式、圓錐、齒輥式和沖擊式破碎機。碾壓盤作為盤輥式破碎機的關鍵受力和工作部件，其結構性能對整機的使用性能、工藝性能及成本有重要的影響。本文主要分析碾壓盤的應力，并介紹其結構優化方法。

研究的主要思路是通過有限元分析軟件Solid Works Simulation，對關鍵部件碾壓盤進行詳細的靜力學分析及結構優化，從而為盤輥式破碎機碾壓盤的校核及優化改進提供有力的理論依據，實現節約材料，降低制造成本。

根據碾壓盤的應力分析，碾壓盤的較大等效應力發生在圓柱銷釘孔處，小于材料的屈服強度?？赏ㄟ^(guò)優化分析得到新的設計數據，從而減少材料浪費，達到安全經濟的目的。

碾壓盤結構的優化設計：

優化設計的目標是在保證模型約束條件的前提下，盡可能使模型達到體積小、質量輕、形狀合理、成本低，以及較大限度減緩應力集中現象。對于盤輥式破碎機，可在保證盤輥式破碎機的碾壓盤安全可靠的前提下，為了減輕碾壓盤的質量，通過有限元軟件Solid Works Simulation，采用一階優化方法對碾壓盤模型進行精確分析，得到優化設計方法。

在進行優化設計時，優化目標函數是碾壓盤的較小質量。參考國內外同類產品的設計參數，按對目標函數的影響程度，將優化設計變量選為兩組：第1組選定碾壓盤厚度作為優化設計變量，第2組選定碾壓盤底面圓臺寬度作為優化設計變量。經過設計變量的多次迭代，可得到優化后的結構尺寸。

利用上述優化方法可在很大程度上減少設計及制造成本，使產品設計更為合理，并在實際生產及巖石、礦石等物料的破碎工藝過程中得到證實，取得很好的經濟效益，為盤輥式破碎機及同系列碾壓盤的結構改進提供了理論與實踐依據。

•
•
•
