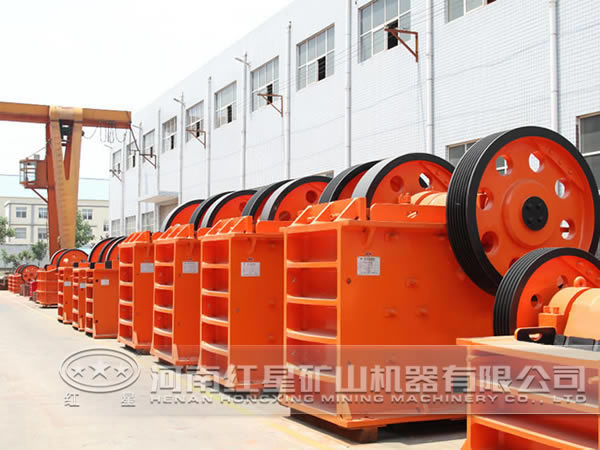

動顎是顎式破碎機上的關鍵部件。由于其生產環境比較惡劣，在工作中要承受較大的載荷，因此對鑄件的質量要求較高。動顎的鑄造難點及鑄造工藝措施如下文分析。

從技術要求和鑄件結構來看，鑄件尺寸較大，熱節較多，尺寸精度要求較高。通過對鑄件結構特點及技術要求進行分析，主要難度有以下幾方面：

①鑄件為框架類結構，內腔型砂難以清理，內腔筋板較大，筋板交接處易出現粘砂缺陷。

②鑄件縮尺不好控制，兩側面中間部位易出現外凸缺陷。

③鑄件內腔芯子較多，易形成夾砂缺陷。

④鑄件熱節較多，補縮距離不好控制，易形成局部縮松缺陷。

動顎的鑄造工藝措施介紹：

（1）澆注位置及分型面的確定：通過對鑄件結構特點及熱節點分布情況分析，確定采用兩開箱分模造型，從上平面筋板根部分模，筋板根部以上部分為上部模型，內腔及軸孔處采用芯子形成。

（2）造型方法：由于鑄件需求數量較多，批量生產，采用實樣木模造型。

（3）縮尺選擇：根據鑄件結構特點，結合以往生產類似結構鑄件的經驗，選取縮尺為2%，為防止兩側中間部位收縮不進來，導致鑄件兩側局部尺寸超差，在兩側中間部位設置反變形量，尺寸為從兩側外端向兩側面中間設置由0-5mm逐漸增大的凹形反變形量。

（4）為防止鑄件內腔筋板交接處出現裂紋，在筋板交接處設置30mmx30mmx10mm三角形防裂筋，每200mm設置一個。

（5）解決內腔難清砂措施：內腔芯子采用水玻璃七零砂，利用七零砂鑄造澆注后易粉化、退讓性好的特點，來解決內腔難以清砂的問題。但是由于七零砂在澆注過程中產生大量氣體，并且鑄件表面易產生縮沉現象，鑄件易產生氣孔缺陷，表面質量較差，為解決這一問題，可采用覆砂技術，在芯子外表面及圓角處采用5～10ram鉻鐵礦砂，采用鋼管芯骨，并在鋼管表面鉆出大量出氣孔，為防止出氣孔堵塞，又在鋼管外表面纏一圈草繩子，從而保證澆注時芯子內產生的氣體能夠順利排出。

•
•
•
